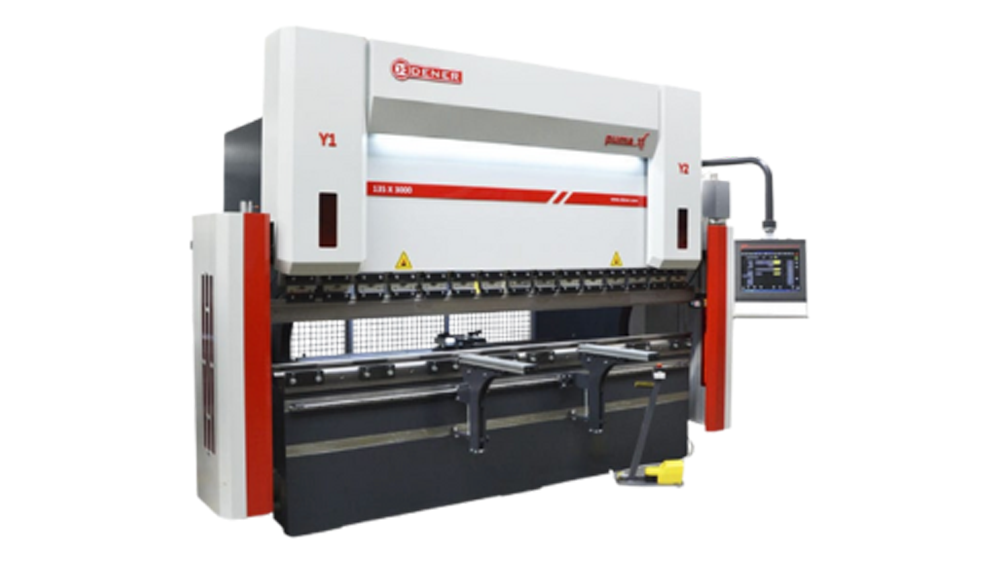

DOBRADEIRA CNC
XL 30220

DOBRADEIRA HIDRÁULICA CNC A67K 250x5000

PUNCIONADEIRA
CNC TP9

CALANDRA HIDRÁULICA COM IMAGEM 13X2500

CURVADORA DE TUBOS ELETRO-HIDRÁULICA MDH-60

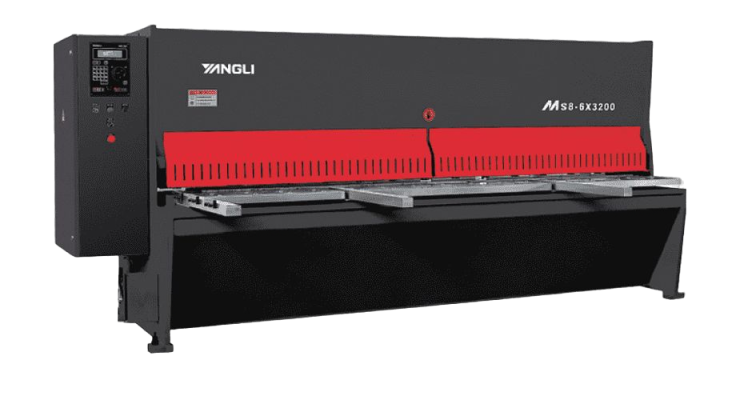

GUILHOTINA HIDRÁULICA CN QC12Y-10X2500

DOBRADEIRA
HB-0412

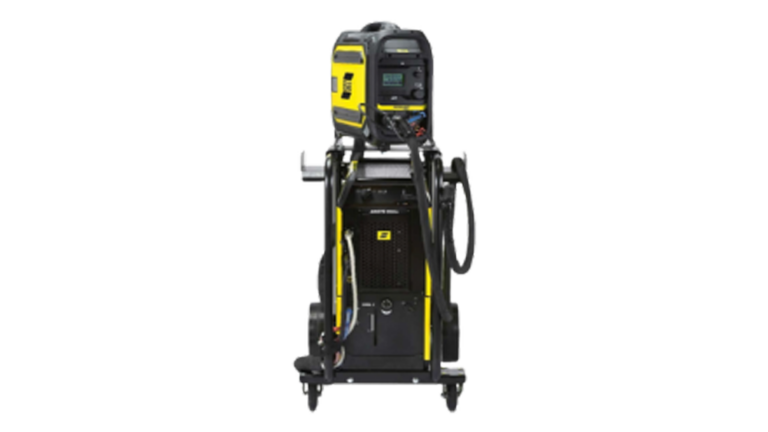

SOLDA MULTI PROCESSOS – TIG/MIG/MAG/LASER

O Grupo Forte é especialista na fabricação de caldeirados e estruturas metálicas industriais, oferecendo soluções sob medida para os mais diversos setores da economia. Atuamos com excelência na produção de tanques, tubulações, suportes, spools, vasos de pressão, internos de torres eólicas e projetos especiais, utilizando processos modernos de corte, dobra, soldagem e montagem.

Investimento

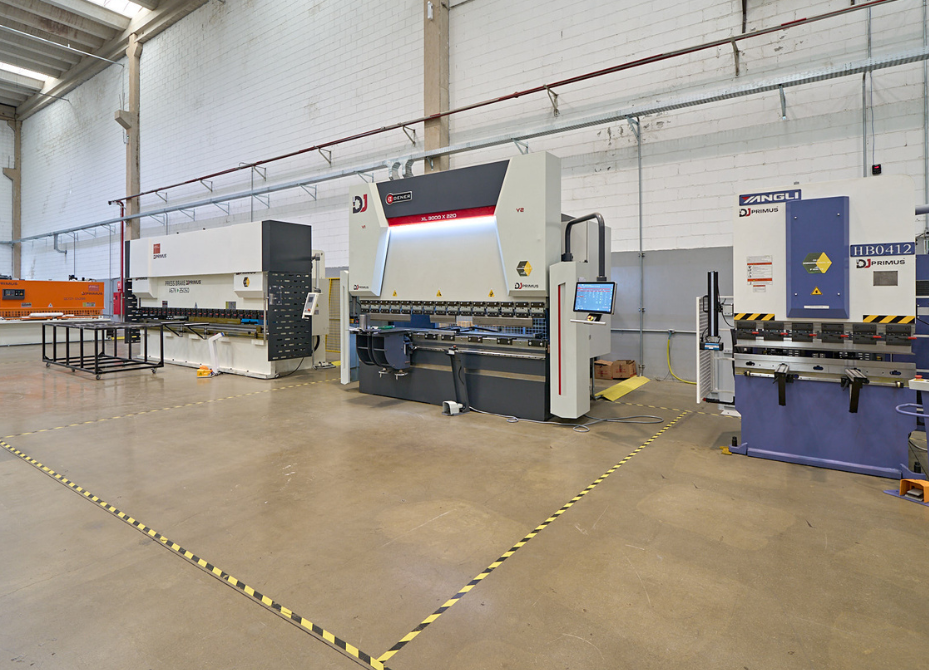

Investimos em tecnologias de ponta como máquinas de corte a laser CNC, dobradeiras hidráulicas, curvadoras de tubos, calandras e equipamentos de solda multiprocessos (TIG, MIG/MAG, LASER).

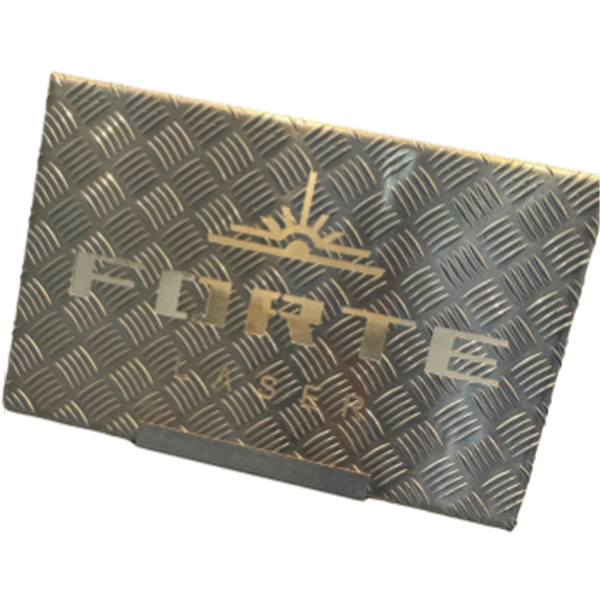

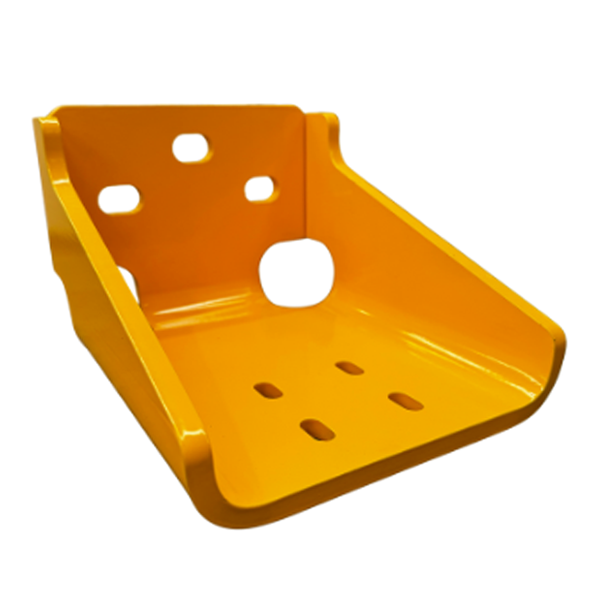

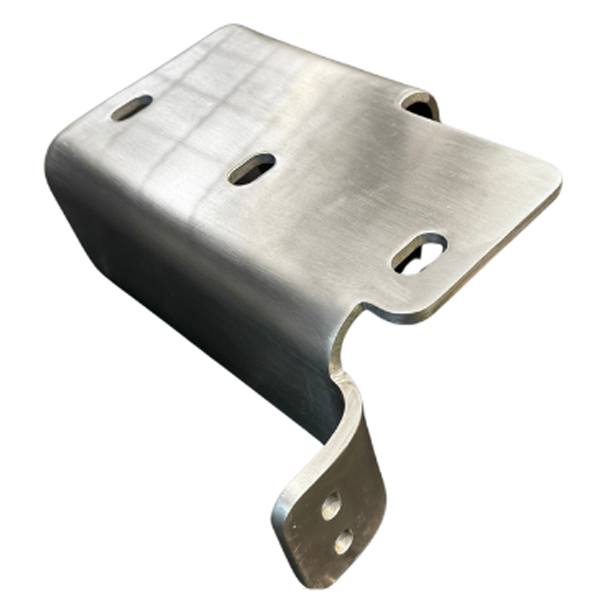

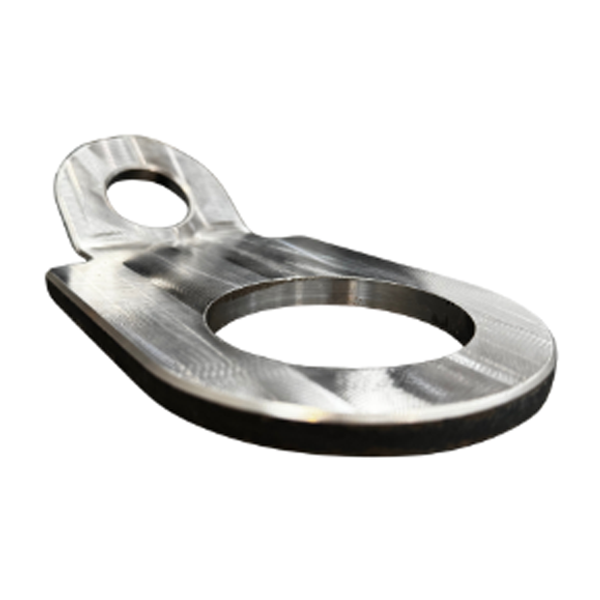

Catálogo de Produtos

Nossos Diferenciais

Engenharia de Precisão: Nossos caldeirados são produzidos com rigor técnico, utilizando processos de corte, dobra e solda de alta performance. Garantimos conformidade dimensional, integridade estrutural e qualidade em cada etapa, atendendo às exigências de projetos industriais complexos.

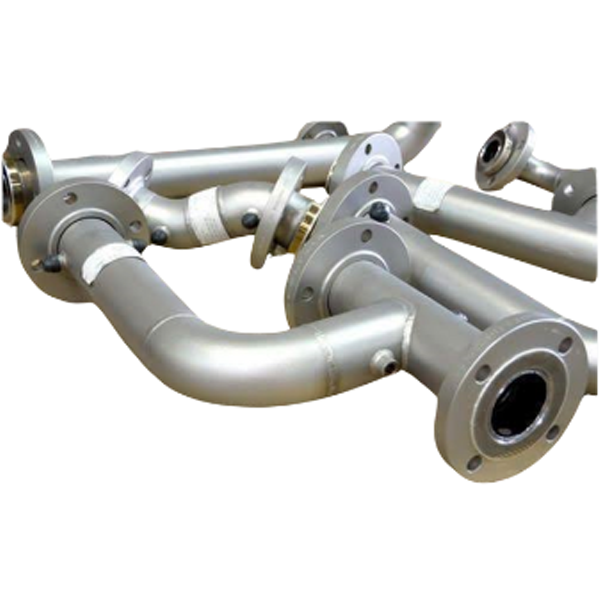

Projetos Personalizados: Atuamos no desenvolvimento de soluções metálicas sob medida, como tanques, suportes, spools, internos de torres eólicas e estruturas especiais. Nossa equipe técnica acompanha desde a concepção até a entrega, assegurando aderência total às especificações do cliente.

Alta Capacidade Produtiva: Com área fabril moderna e equipamentos CNC de última geração, operamos com eficiência em larga escala, mantendo agilidade, precisão e competitividade mesmo em demandas de grande volume.

Atuação Multissetorial: Atendemos com excelência setores estratégicos como energia (renovável e termoelétrica), óleo e gás, mineração, construção civil, agroindústria e petroquímica, com domínio das normas e exigências específicas de cada segmento.

Compromisso com Qualidade e Prazos: Nossos processos são padronizados e rastreáveis, com controle de qualidade rigoroso e entregas alinhadas ao cronograma de obra ou operação. Garantimos confiabilidade do início ao fim.

Contato

Estamos sempre abertos a novas ideias, parcerias e oportunidades.
Entre em contato conosco através dos canais abaixo ou visite nossas redes sociais para saber mais sobre nossas últimas novidades e iniciativas.

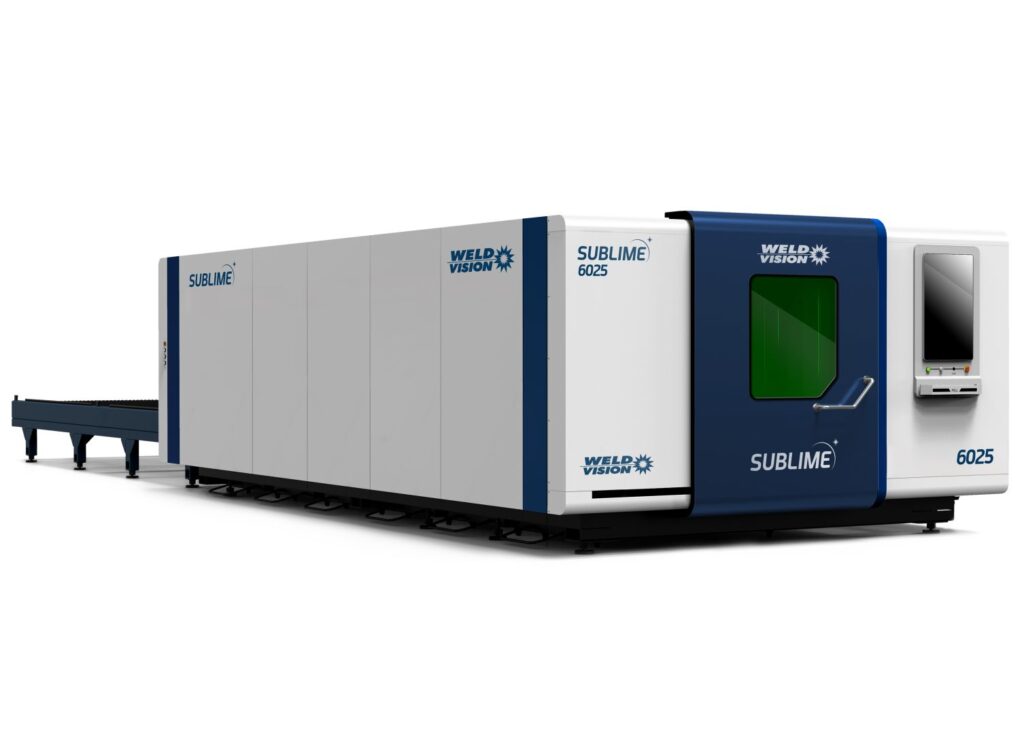

Descrição da Máquina

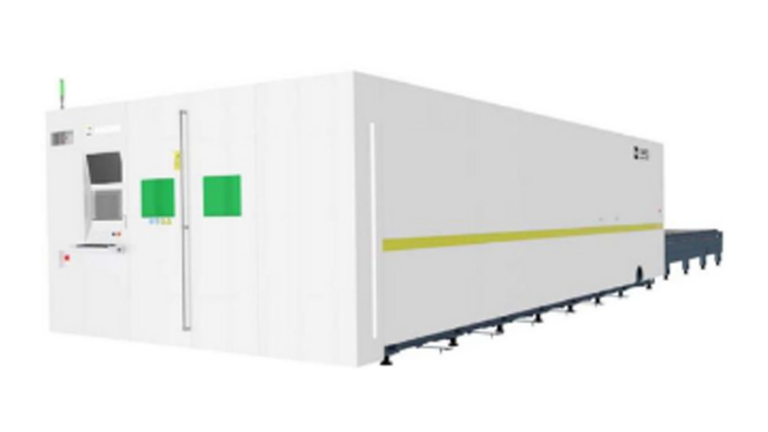

MÁQUINA CORTE A LASER DE CHAPA POR FIBRA 2D CNC MODELO
Ressonador Raycus – 20000 (com Chiller)
Compacto Extrator de Resíduos (Filtro)
Mesa automática
Barreira de luz para mesa automática
Cabeçote de foco automático Precitec
Software de programação Libellula

Descrição da Máquina
Comando CNC ESA 675
Eixos Y1, Y2, X, R, Z1, Z2
Braços de suporte dianteiros deslizantes com ajuste de altura
Grades de Proteção com chaves de segurança
Fixação manual do punção padrão europeu (PROMECAM)
Pedal com parada de emergência
Compensação automática
Comando CNC ESA 675
Eixos Y1, Y2, X, R, Z1, Z2
Braços de suporte dianteiros deslizantes com ajuste de altura
Grades de Proteção com chaves de segurança
Fixação manual do punção padrão europeu (PROMECAM)
Pedal com parada de emergência
Compensação automática

Descrição	Especificação

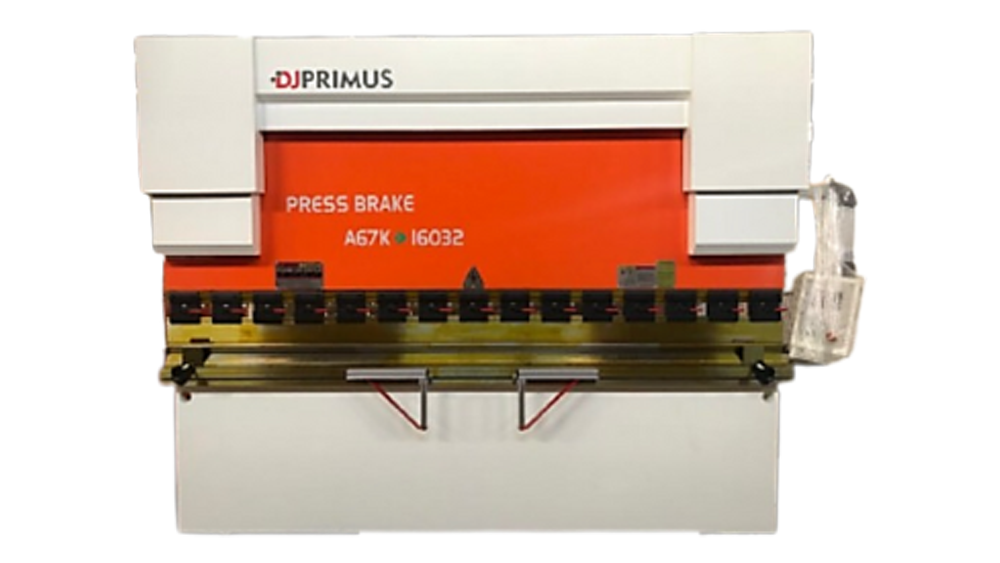

Modelo Equipamento	A67K 250X5000
Força máxima	250 tons
Comprimento máximo de dobra (A)	4950 mm
Distância entre laterais (B)	4000 mm
Cavas nas laterais (E)	420 mm
Curso (C)	250 mm
Abertura entre mesa e avental (D)	580 mm
Potência motor	15 kW
Tensão alimentação	380 V
Capacidade Tanque de Óleo	400 Litros
Eixos X, Y e R	Incluso
Comando Cybelec CT8	Incluso

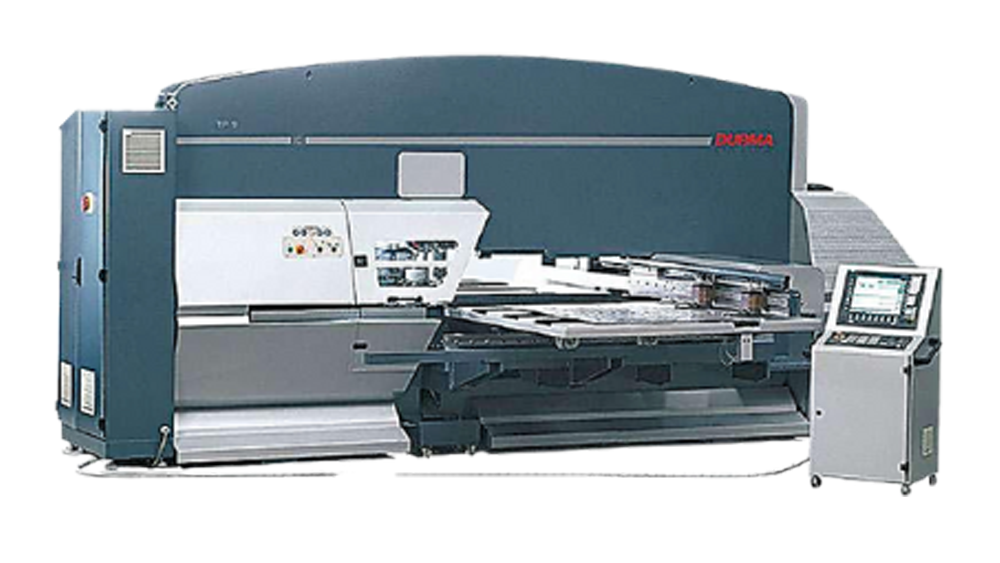

Descrição Técnica
Unidade de comando Siemens Sinumerik 840D SL
Software CAD/CAM Metalix CNC – CAD e ativador
Nesting Manual
Pedal de comando / Programação no painel de comando
Sistema hidráulico compacto de alto rendimento
Posicionamento automático de garras
Sensor de identificação de chapas nas garras
Trabalho em rede, comunicações Ethernet
Webcam para serviços – função diagnóstico remoto
Lubrificação automáticas das ferramentas
Nobreak para o comando
Caixas de cavacos móvel
Mesa de cerdas
Reposicionamento do Eixo “X”
Estrutura robusta “O” com alívio de tensão
Torre múltiplas ferramentas com precisão e alta velocidade

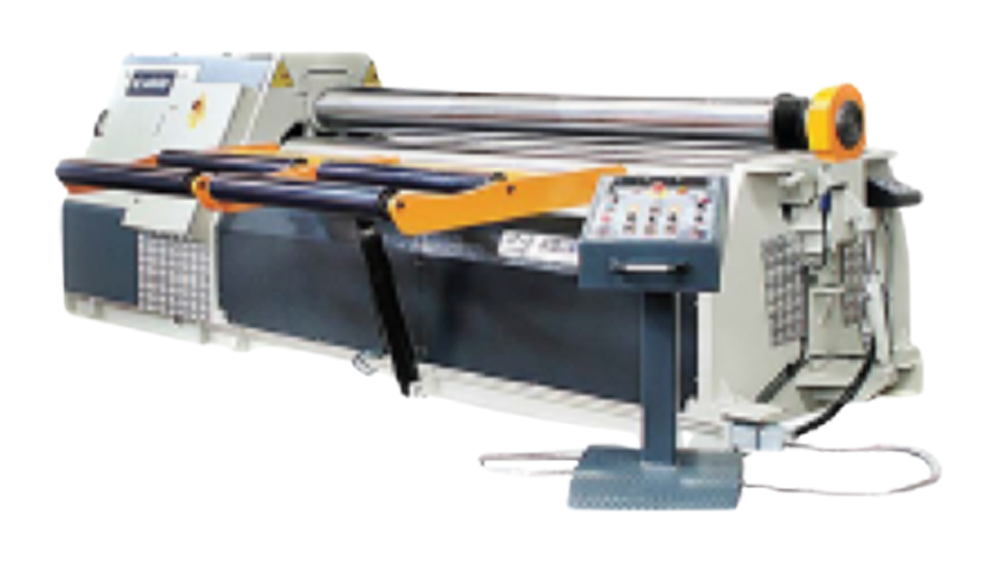

Características Técnicas
Apropriada para calandragem de chapas médias e grossas e aço inoxidável
Para produção de virolas em círculo completo ou com raios diferentes de maneira fácil
Movimento dos rolos de pinçagem e laterais através de cilindros hidráulicos
Proteção contra sobrecargas
Rolo superior e laterais tracionados por motor hidráulico e redutor planetários (3 rolos acionados)
3 leitores digitais de posicionamento
Castelo com movimento hidráulico de abertura para facilitar a retirada da peça calandrada
Comando operacional em painel móvel
Estrutura em aço soldado
Dispositivo para cônicos
Sistema de lubrificação
Duas velocidades de trabalho

Características Técnicas

Descrição Técnica

Apropriada para calandragem de chapas médias e grossas e aço inoxidável

Para produção de virolas em círculo completo ou com raios diferentes de maneira fácil

Movimento dos rolos de pinçagem e laterais através de cilindros hidráulicos

Proteção contra sobrecargas

Rolo superior e laterais tracionados por motor hidráulico e redutor planetários (3 rolos acionados)

3 leitores digitais de posicionamento

Castelo com movimento hidráulico de abertura para facilitar a retirada da peça calandrada

Comando operacional em painel móvel

Estrutura em aço soldado

Dispositivo para cônicos

Sistema de lubrificação

Duas velocidades de trabalho

Especificações Técnicas
Comprimento útil	3300 mm
Diâmetro Mín. – Rolo Superior Ø x 5 vezes	10 mm
Diâmetro Mín. – Rolo Superior Ø x 1,5 vezes	8 mm
Diâmetro Mín. – Calandragem	8 mm
Rolo central	Ø 260
Rolo lateral	Ø 200
Potência do motor	7,5 kW
Velocidade	1,5 x 6 m/min
Dimensões (C x L x A)	5000 x 1590 x 1600
Peso aproximado	7480 kg

Especificações Técnicas

Descrição

Especificação

Comprimento útil

3300 mm

Diâmetro Mín. – Rolo Superior Ø x 5 vezes

10 mm

Diâmetro Mín. – Rolo Superior Ø x 1,5 vezes

8 mm

Diâmetro Mín. – Calandragem

8 mm

Rolo central

Ø 260

Rolo lateral

Ø 200

Potência do motor

7,5 kW

Velocidade

1,5 x 6 m/min

Dimensões (C x L x A)

5000 x 1590 x 1600

Peso aproximado

7480 kg

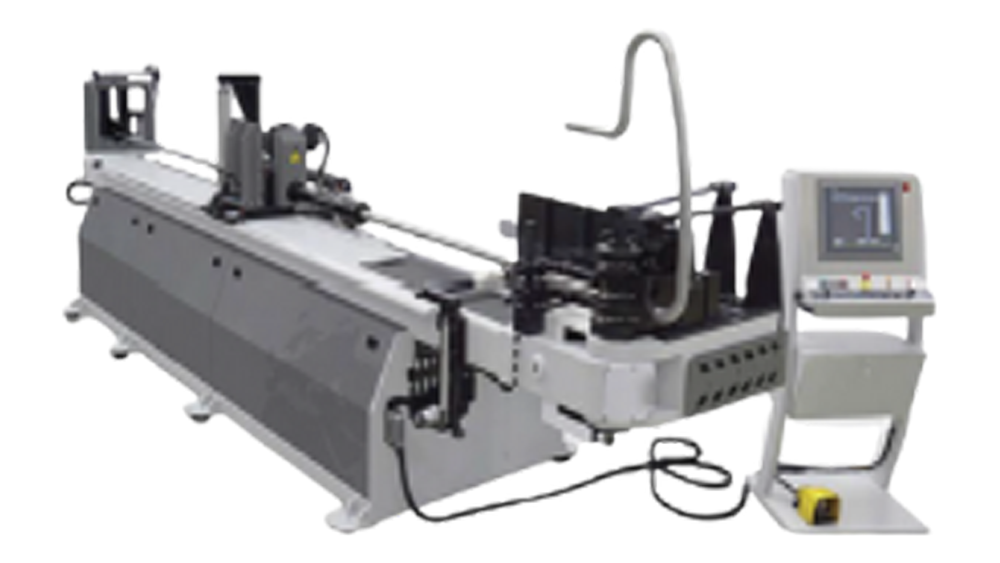

Especificações Técnicas
Capacidade máxima de curvatura ODX Esp. (RM=50 +/- 5kgf/mm²)	Ø 60 X 3mm
Capacidade máxima de curvatura ODX Esp. (RM=70 +/- 5kgf/mm²)	50,8 X 2mm
Módulo de seção máximo (Aço 450N/mm²)	7,29 cm³
Raio de curvatura mínimo (CLR)	225mm
Comprimento útil de trabalho	3.000 mm
Ângulo máximo de curvatura	190 graus
Eixo – Y velocidade de curvatura	7 graus/min
Eixo – Y precisão	+/-0,1 graus
Sentido de curvatura standard	Horário
Pressão máxima de trabalho	180 bar
Capacidade tanque hidráulico (Max. / Nível)	100 / 70 Litros
Potência	6,2 KW
Peso	1.700,00
Voltagem /frequência	380V
Comprimento	3.822 mm
Largura	1.364 mm
Altura	1.316 mm

Especificações Técnicas

Descrição

Especificação

Capacidade máxima de curvatura ODX Esp. (RM=50 +/- 5kgf/mm²)

Ø 60 X 3mm

Capacidade máxima de curvatura ODX Esp. (RM=70 +/- 5kgf/mm²)

50,8 X 2mm

Módulo de seção máximo (Aço 450N/mm²)

7,29 cm³

Raio de curvatura mínimo (CLR)

225mm

Comprimento útil de trabalho

3.000 mm

Ângulo máximo de curvatura

190 graus

Eixo – Y velocidade de curvatura

7 graus/min

Eixo – Y precisão

+/-0,1 graus

Sentido de curvatura standard

Horário

Pressão máxima de trabalho

180 bar

Capacidade tanque hidráulico (Max. / Nível)

100 / 70 Litros

Potência

6,2 KW

Peso

1.700,00

Voltagem /frequência

380V

Comprimento

3.822 mm

Largura

1.364 mm

Altura

1.316 mm

Características Principais
Eixo-Y Curvatura: Eixo - Y: Eixos CN programáveis automaticamente / inversor de frequência e encoder
Eixo-X Alimentação: Sistema manual avançado com 6 (ou mais) batentes mecânicos ajustáveis
Eixo-Z Planeamento: Manual (Versão CN1) - CN automático e programável (Versão CN2 – opcional)
Extrator hidráulico da mordaça com cilindros de ação direta
Extrator hidráulico da paralela com cilindros de ação direta (opcional)
Extrator hidráulico de mandril com cilindros de ação direta
Sistema automático de suporte de tubo hidráulico
Sistema de extração da ferramenta
Sistema de veio permutável para raios não standard
Posicionamento do extrator do mandril com Sistema deslizante
Pedal com dispositivo de emergência e barreiras de emergência no braço de curvatura
Fácil manutenção
Troca rápida de ferramentas
Vareta de mandril

Características Principais

Eixo-Y Curvatura: Eixo - Y: Eixos CN programáveis automaticamente / inversor de frequência e encoder

Eixo-X Alimentação: Sistema manual avançado com 6 (ou mais) batentes mecânicos ajustáveis

Eixo-Z Planeamento: Manual (Versão CN1) - CN automático e programável (Versão CN2 – opcional)

Extrator hidráulico da mordaça com cilindros de ação direta

Extrator hidráulico da paralela com cilindros de ação direta (opcional)

Extrator hidráulico de mandril com cilindros de ação direta

Sistema automático de suporte de tubo hidráulico

Sistema de extração da ferramenta

Sistema de veio permutável para raios não standard

Posicionamento do extrator do mandril com Sistema deslizante

Pedal com dispositivo de emergência e barreiras de emergência no braço de curvatura

Fácil manutenção

Troca rápida de ferramentas

Vareta de mandril

Características Técnicas
Descrição Técnica
Controlador CN
Braços frontais escalonados
Ajuste manual de folga de facas
Componentes Schneider
Válvula hidráulica Rexroth
Bomba hidráulica Sunny
Proteções físicas
Pedal de acionamento
Conjunto facas superior e inferior

Especificações Técnicas
Descrição	Especificação
Modelo Equipamento	QC12Y-10x2500
Máxima espessura de corte (450N/mm²)	10 mm
Comprimento máximo de corte	2500 mm
Ângulo de corte	1° 16′
Limitador traseiro	20 – 800 mm
Cavas nas laterais	145 mm
Motor	15 kW
GPM	≥ 6
Voltagem	380 V

Descrição	Especificação

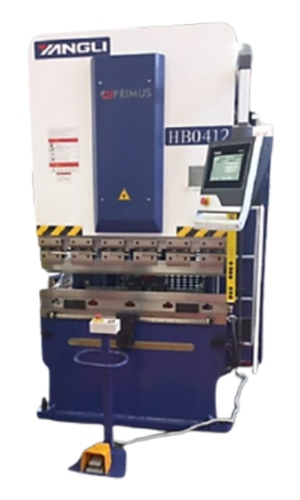

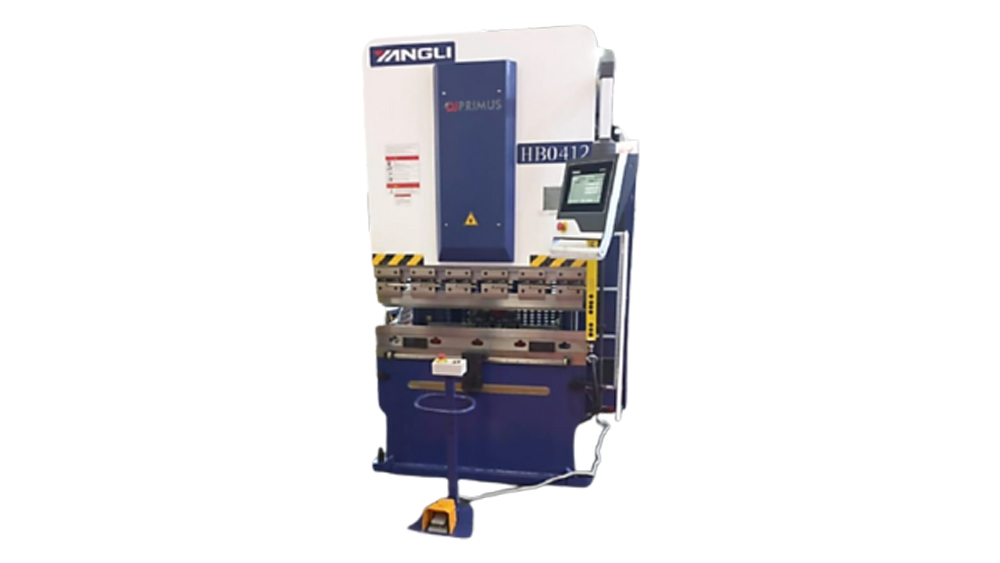

Modelo Equipamento	HB 0412
Força máxima	45 tons
Comprimento máximo de dobra (A)	1250 mm
Distância entre laterais (B)	950 mm
Abertura entre mesa e avental (D)	430 mm
Curso (C)	200 mm
Cavas nas laterais (E)	370 mm
Largura da mesa de trabalho	50 mm
Velocidade de aproximação	200 mm/s
Velocidade de dobra	18 mm/s
Velocidade de retorno	200 mm/s
Tensão alimentação	380 V
Quantidade de óleo	175 Litros

Especificações Técnicas

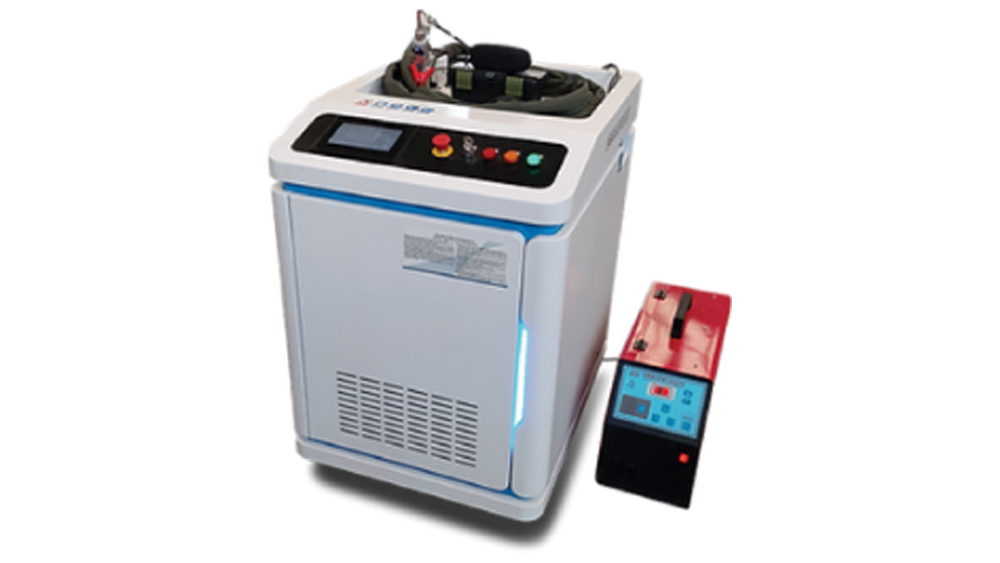

Descrição	Especificação
Potência	2000 W
Espessura máxima de soldagem	6 mm (inox)
Espessura máxima de soldagem	5 mm (aço galvanizado)
Espessura máxima de soldagem	4 mm (alumínio)
Extensão de cabo	8 m
Deformação da peça	Pouca deformação da peça
Pós-processamento	Nenhum
Velocidade de operação	Rápida

Descrição Técnica
Comando CNC Delem DA53T
Eixos Y1, Y2, X e R
Sistema hidráulico Bosch, Alemanha
Fuso de esferas THK, Japão
Guia linear THK, Japão
Conector EATON, EUA
Vedações NOK, Japão
Réguas lineares GIVI, Itália
Principais componentes elétricos OMRON, SCHNEIDER
